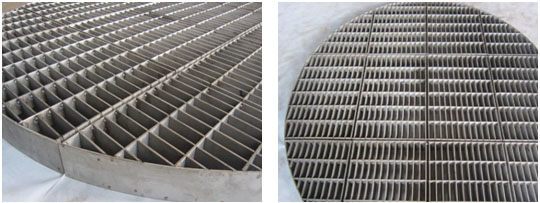

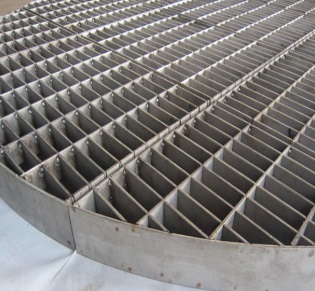

不銹鋼填料支撐格柵板產品是主要是配合填料系統使用，可采用304、304L、310、321、316、316L等材質加工而成。它適用于陶瓷、石墨制的散堆填料。小直徑塔制成整體式，大直徑塔分塊制作，由人行孔進入塔內安裝。要求空隙率大于70%，為防止填料從柵條間隙漏出，柵條間距可采用在其底部墊金屬網的辦法加大柵條間距，其重量必須滿足1.1-1.4KPa壓強的要求。支撐格柵板產品結構簡單，制造方便。
不銹鋼填料支撐格柵板產品結構簡單，是常用的填料支承裝置，放置焊接在支承圈上。在裝填散堆填料時，可在柵板條上整齊擺放大尺寸十字隔板環填產，其尺寸規格視塔內填料型號而定。若塔內填料過小則擺放幾層，尺寸依次減小，以使上面散堆填料不易落下，這樣還可使格柵板各距離加大，以節省材料及加工工時。

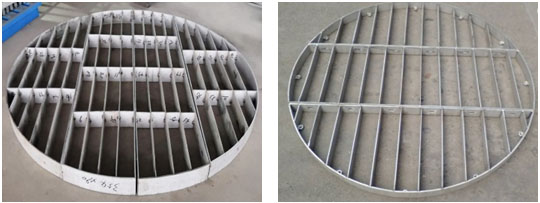

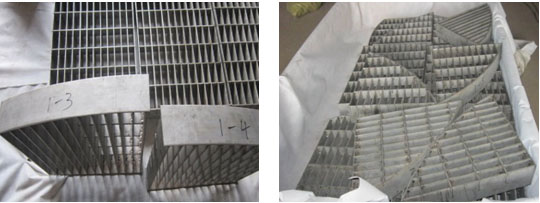

填料支撐格柵板需根據下列因素確定：塔徑、塔體橢圓度、填料直徑、填料層高度、柵板加工制造及安裝拆卸。塔徑較小時采用整塊式格柵板。塔徑小于350mm時，格柵板可直接焊接在塔壁上；塔徑在400-500mm時，格柵板需擱置在焊接于塔壁的支撐圈上。直徑較大時，宜用分塊式格柵板；塔徑在600-800mm時，格柵板由兩塊組成；塔徑在900-1200mm時，格柵板由三塊組成。塔徑在1400-1600mm時，柵板由四塊組成。但不管格柵板分成幾塊，均需將其擱置在焊接于塔壁的支撐圈或支撐塊上，大塔的支撐圈還得用支持板來加強。分塊式格柵板，每塊寬度為300-400mm.每塊重量不能過重，以便從入行孔進行裝卸。為了增加?xùn)虐宓膭偠龋糜谒䦶酱笥?00mm的柵板，須增加上下連接板。
