在石油化工企業中,鋼格板主要應用于各種鋼框架塔、罐、鍋爐等的平臺板、及操作平臺板、浮頂油罐頂部及涼水塔走道板、管廊走道板、動力廠房樓面板、以及鋼斜梯踏步板等。鋼鋪板的用量在石化企業中也是很大的,僅以鋼框架為例,平臺板一般在框架中的用鋼量約占框架總用鋼量的25~35%。因此,選擇一種既經濟合理、省鋼材、又滿足使用要求的平臺鋼格板,具有實際的工程應用意義。

平臺格板的種類
國外在鋼框架平臺上多采用各種型式的鋼網板和鋼格柵板。鋼網板是采用普通鋼板經沖切,延伸擴張成菱形或龜甲型的一種孔網板,具有節省鋼材、造價低、通風好、不積雨雪、防滑等特點。此種板承受板面荷載不大,多用于空冷框架平臺上。
鋼格柵板除具有鋼網板的優點外,比鋼網板能承受更大荷載。故一般多用于冷換框架、反應器框架、反再框架等平臺上。壓焊鋼格板可由寬度20~70mm,厚度2~5mm扁鋼(縱條)與經過拉拔,扭轉制成4~6mm的扭絞方鋼(橫桿)制成。扁鋼側立平行放置,扭絞方鋼垂直平置于扁鋼頂部,扭絞方鋼主要起固定扁鋼和防滑作用。產品一般為2種型號(即橫桿間距為50、100mm)3個系列(即縱條間距為30、40、60mm)。也可按用戶要求加工成任何尺寸和形狀。生產鋼格板的廠家,一般都負責平臺板的格板設計和現場技術服務。
鋼格板的設計
鋼格板的型號(包括扁鋼尺寸、間距、橫桿間距、表面處理等)應按平臺上的設計荷載要求與支承框架綜合考慮,選擇最佳的支承跨度,并應盡量減小板的規格。鋼格板與梁的連接是采用焊接固定還是采用鞍形夾固定,應根據使用要求、和支承梁的側向穩定性,以及經濟上進行綜合考慮。
由于工藝管道的穿孔和管道安裝的誤差,鋼格板需預留孔洞,對孔洞的大小,位置及加工要求,在設計中應妥善交待。在梁、柱剛性節點連接處的交叉點,鋼格板布置及高程等,應妥善處理。目前各生產廠均提供選用這類產品的詳細說明及有關設計施工資料,在應用上是很方便的。
鋼格板安裝

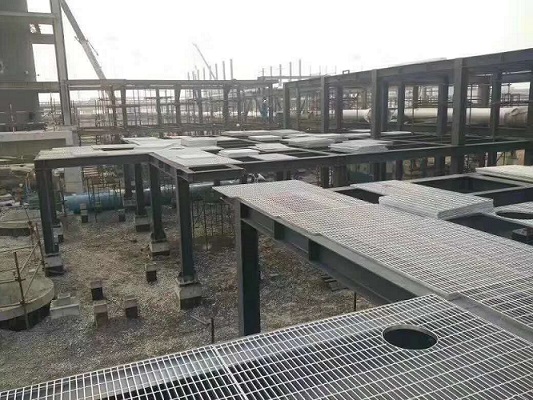

鋼格板的制作應符合行業標準的要求。框架平臺支承梁的安裝,應嚴格按設計標高在同一平面上,以保證預制鋼格板的平整度的要求。鋼格板宜按順序吊裝,并及時與支承梁焊接或用鞍形夾固定。在安裝切割的孔洞,周邊應用扁鋼加固,加固扁鋼應焊牢,并應補涂防腐保護層。
